產品詳情

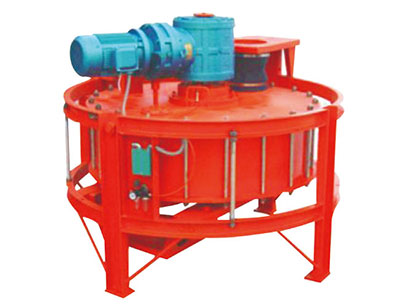

轉子稱重給料機，采用平衡式稱重結構和多格式轉子。氣流、粘料積灰等不會引起零點的變化。稱重系統計量準確、穩定。
采用性能卓越的控制系統，響應系統、調節靈敏。先進的微處理技術、強大的控制軟件保證了系統的控制精度和粉體準確計量和定量給料。
采用變頻調速技術，調節范圍寬、精度高、運行可靠。
可在線對檢測結果進行目標定和校正，保證系統長期穩定運行。
系統才能密封設計，沒有漏粉和粉塵飛揚現象，系統組態靈活，安裝方便。
通訊功能強，除自身控制外，可輸入、輸出多種信號適應不同的控制方案。
主要技術參數：
|
型號
|
生產能力(t/h)
|
|
DS-1
|
6
|
|
DS-2
|
12
|
|
DS-3
|
40
|
|
DS-4
|
70
|
|
DS-5 |
100 |
|
DS-6 |
150 |
|
DS-7 |
200 |
技術參數表
|
靜態計量誤差
|
≤0.25％
|
|
動態累計誤差
|
≤0.5％
|
|
控制誤差
|
≤0.5％
|
|
零值穩定性
|
≤0.0035％Cmax
|
|
重復性
|
≤0.06％
|
|
線性度
|
≤0.25％
|
|
瞬時流量
|
0-500m3/h
|
|
累計量
|
0-99999999t
|
|
計量單位
|
累計輸送量：t 瞬時輸送量：t/h
|
|
電源、功率
|
拖動電機：-380V±10％，50Hz
|
|
|
電氣儀表：～220V±10％，50Hz<50W
|
|
環境要求
|
室內安裝,不超過海拔1000米，振動O.5kg
|
|
|
環境溫度：-10℃～+40℃
|
|
|
保存溫度：-20℃～+65℃
|
|
|
相對濕度：≤85％RH
|
|
|
冷卻方式：自然冷卻或風冷
|
|
外形尺寸
|
儀表開孔尺寸：長×寬=282×88mm
|
|
|
PLC開孔尺寸：長×寬=163.5×93．5mm
|
|
|
電氣控制柜：高×寬×深=1800×600×600mm
|
|
稱量機構
|
專業的簧片稱量機構設計。無磨損，簧片受力更均勻，線性與重復性更好。
|
|
罩料方式
|
根據現砌l藝處日J(rèn)選用轉于喂料機，單管螺旋喂料機，電磁閥、旋轉卸料器等
|
|
多層結構
|
多層結構設計，既能適應大流量噴漆狀物料，又能較大限度地減低由于物料潮濕造成的堵塞影響。
|
|
裝配工藝
|
轉子秤內部采用特殊工藝及準確的裝配方式，確保轉子運行平穩。同時結合變頻調速保證物料的單元填充率，從而保證計量精度。
|
|
穩流密封
|
獨特的輸送稱裝備及特有的密封設計?？沙晒σ种品哿系膰娦逗陀苛?
|
|
變頻調速
|
驅動電機配置矢量變頻器，具有完善的保護功能
|
|
驅動電機
|
采用一體化直聯式減速電機(配變頻電機、強制風冷)，低噪聲、低震動、抗粉塵、長壽命、高可靠性
|
|
零點保證
|
轉子葉片經特殊工藝處理，密封嚴密，每次物料走凈．零點穩定，并具有動態零點補償功能，以保證直接測量轉子內物料的質量，計量精度高
|
|
重量信號
|
采用懸臂槳式波紋管密封性重量傳感器，傳感器壓力信號器CBC.FD1信號變送器（采用工業級儀表放大器，有效抑制漂移）放大處理后以電流方式0-20mA/4-20mA變送，傳輸距離遠，抗干擾能力強。
|
|
速度信號
|
速度傳感器和旋轉編碼器，測速精度高，抗干擾能力強。配套本公司研發的CBC-MC模塊，保證低頻運行時（≤0.5Hz）的測速精度0.05%以上。
|
|
雙調節
|
特定場合可設置喂料機調節重量，轉子計量秤調節速度流量。
|
|
控制單元
|
采用原裝進口儀表或PLC系統，配接通訊接口，可與DCS通訊。
|
|
控制方式
|
集中控制方式：由中控（DCS）進行遠程控制
機旁控制方式：在定量給料機控制設備上開啟設備 連接方式：用于技術人員對定量給料機進行標定及維護 |
|
PrP接口
|
模擬量：給定輸入信號，流量反饋信號
開關量：備妥、應答、運行、故障、累計量脈沖，外啟動，或速度反饋 |
|
Profibus-DP
|
可擴展Profibus-DP與DCS通訊
|
|
適應性
|
配套鎖風輸送裝置，可適用于各種壓力場合（如煤粉、生料粉等），庫內物料下料不暢時可選配助流裝置
|
