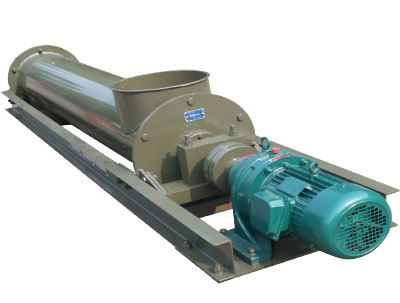

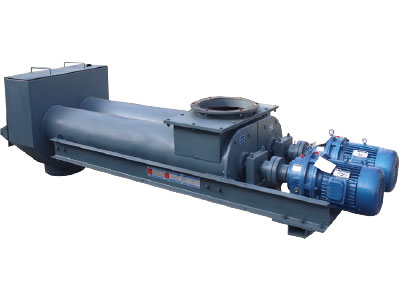

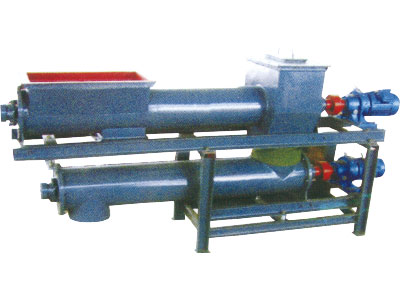

主要用于非粘性粉體物料的連續定量輸送、配料、計量。系統分成螺旋穩流喂料機、螺旋計量秤及電控部分，懸掛式稱量機構，受力均勻，重復性及線性好，上下同步調節，填充率穩定，有效保證計量精度。

主要技術參數

參數名稱	技術參數
靜態計量誤差	≤O.50％
動態累計誤差	≤1.O％
控制誤差	≤1.O％
零值穩定性	≤O.0035％Cmax
重復性	≤O.05％
線性度	≤O.05％
螺旋管徑	φ133mm一φ560mm
進出料口中心距	螺旋喂料機3000mm、螺旋計量秤1200—1500mm，可非標
重量信號	O一20mA/4—20mA
測速信號	1.OHz一5.0kHz

主要性能特點

秤體組成	螺旋喂料機、螺旋計量秤、稱重傳感器、測速傳感器、驅動電機
機 架	由無縫鋼管制造，強度大，穩定性好
稱量機構	簧片式或軸承式稱量機構，受力均勻，傳力精度高，線性度與重復性好
螺旋葉片	螺旋葉片特殊處理(變螺距、堆焊)，耐磨、穩流、阻料
裝配方式	軸承外置，便于維修更換
密封形式	軸承多層耐高溫石墨盤根密封，密封效果佳，無粉料溢出。
傳動電機	直聯式軸裝傳動，驅動力矩大，運轉平穩，傳動效率高、低噪聲、長壽命。變頻電機，強制風冷。
保護裝置	傳感器保護、護心板卸倉壓、下料口及喂料機中部設沉降區，可有效去除雜物
保護裝置	出料口上方設溢流孔，便于維護、標定
雙變頻調節	喂料機及計量秤同步調節，物料填充率穩定，有效保證計量精度
稱重儀表	VEG申克儀表。PLC／MC-1706計算機系統

選型表：

規格型號	減速機(BWY系列)	主軸轉速	螺旋直徑	生產能力(t/h)	重量	L0	L	B	L2	H0	H	h	h1
DGL200	2.2kw	85r/min	φ200	7	266	1500	1500	240	800	170	270	320	425
DGL250	2.2kw		φ250	15	289			280	900	190	300	340	450
DGL300	3kw		φ300	25	315			320	1000	210	320	380	485
DGL400	4kw		φ400	60	480			420	1200	260	400	455	525
DGL500	5.5kw		φ500	100	620			540	1400	300	430	580	665
